बड़े पवन टरबाइन जनरेटरों में, रोटर में उच्च-धारा वाले तांबे के कंडक्टर होते हैं जिन्हें अत्यंत कम विद्युत प्रतिरोध के साथ रोटर एंड कनेक्शन से स्थायी रूप से जोड़ा जाना चाहिए। पारंपरिक फ्लेम ब्रेज़िंग से असमान तापन, ऑक्सीकरण और एक विस्तृत ऊष्मा-प्रभावित क्षेत्र बन सकता है। इसके विपरीत, प्रेरण ब्रेज़िंग यह नियंत्रित विद्युत चुम्बकीय क्षेत्र का उपयोग करके ऊष्मा को केवल तांबे के जोड़ पर केंद्रित करता है, जिससे एक स्वच्छ धातुकर्म बंधन बनता है और साथ ही रोटर कोर और इन्सुलेशन प्रणाली की सुरक्षा होती है।
रोटर कॉपर असेंबली के लिए इंडक्शन हीटिंग विशेष रूप से प्रभावी है क्योंकि प्रत्यावर्ती चुंबकीय क्षेत्र चालक जोड़ क्षेत्र के भीतर सीधे एड़ी धाराएं उत्पन्न करता है, जिससे ठीक उसी स्थान पर ऊष्मा उत्पन्न होती है जहां ब्रेज़िंग मिश्र धातु को प्रवाहित होना चाहिए। यह सिद्धांत ब्रेज़िंग फिलर धातु को आसपास की रोटर संरचना को अधिक गर्म किए बिना केशिका क्रिया द्वारा पिघलने देता है।
पवन टरबाइन रोटर वेल्डिंग के लिए इंडक्शन ब्रेज़िंग क्यों कारगर है?
विंड जनरेटर रोटर में तांबे की छड़ें और एंड रिंग सेगमेंट को निम्नलिखित को सहन करना चाहिए:
- उच्च सतत धारा भार
- टरबाइन के लंबे समय तक घूमने से उत्पन्न यांत्रिक कंपन
- भार परिवर्तन के दौरान ऊष्मीय विस्तार
- कठोर अपतटीय या दूरस्थ वातावरण
खराब ब्रेज़िंग जोड़ प्रतिरोध को बढ़ाता है, और प्रतिरोध में थोड़ी सी भी वृद्धि स्थानीय ऊष्मा उत्पन्न कर सकती है जिससे जनरेटर की दक्षता कम हो जाती है और उसका सेवा जीवन छोटा हो जाता है। इंडक्शन ब्रेज़िंग इस जोखिम को कम करता है क्योंकि यह प्रक्रिया निम्नलिखित लाभ प्रदान करती है:
- एकसमान संयुक्त तापमान
- कम ऑक्सीकरण
- पुनरावर्ती मिश्र धातु प्रवाह
- विकृति कम हुई
- स्थिर विद्युत चालकता
क्योंकि रोटर स्टील की परतें ठंडी रहती हैं, इसलिए रोटर के चुंबकीय गुण खुली लौ वाली विधियों की तुलना में बेहतर संरक्षित रहते हैं।

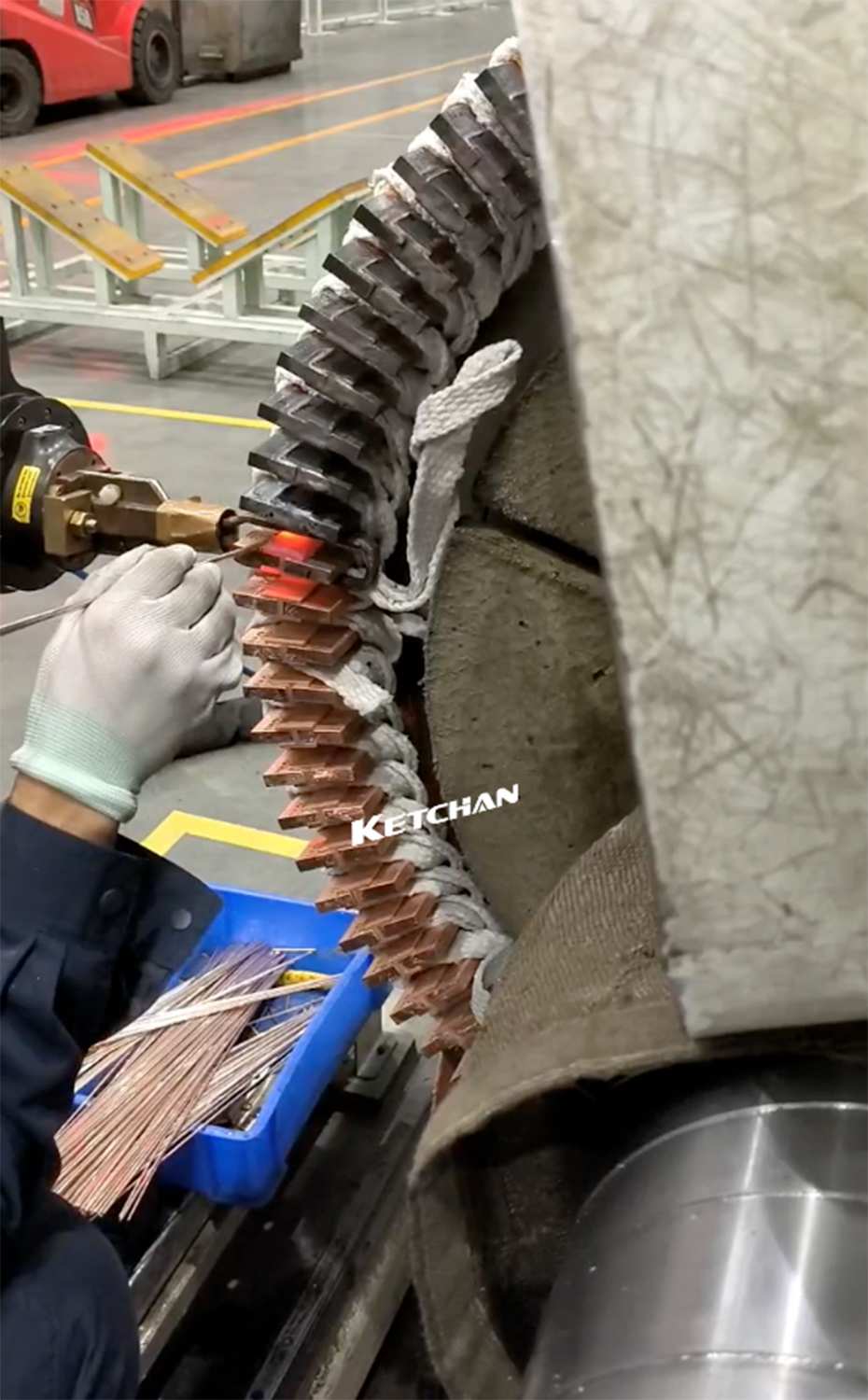

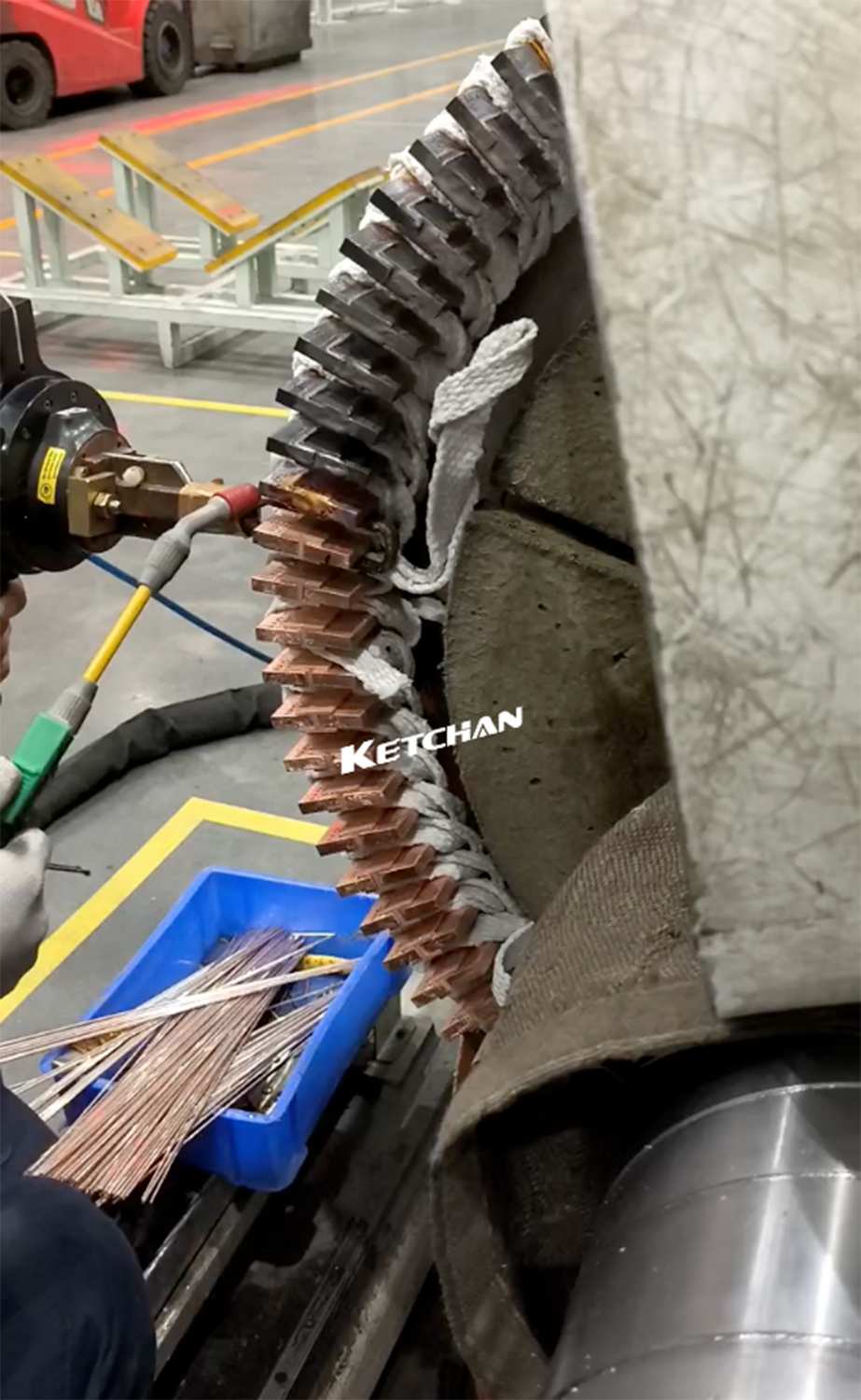

प्रक्रिया अनुक्रम
- संयुक्त तैयारी
तांबे के कंडक्टर और रोटर के कनेक्शन सतहें इस प्रकार हैं:
- सटीक फिटिंग के लिए मशीनीकृत
- रासायनिक रूप से साफ किया गया
- आवश्यकता पड़ने पर फ्लक्स कोटिंग की जाती है।
- चांदी आधारित या तांबा-फॉस्फोरस ब्रेज़िंग मिश्र धातु से पहले से लोड किया हुआ
- कस्टम कॉइल पोजिशनिंग
A कस्टम इंडक्शन कॉइल इसे रोटर की परिधि और तांबे की ज्यामिति से मेल खाने के लिए डिज़ाइन किया गया है।
- चुंबकीय क्षेत्र को केंद्रित करें
- आस-पास की हीटिंग से बचें
- परिधीय तापमान को एक समान बनाए रखें
- बड़े व्यास वाले रोटर असेंबली के लिए उपयुक्त
- नियंत्रित ताप
विद्युत आपूर्ति कॉइल में उच्च आवृत्ति वाली धारा प्रवाहित करती है।
यह बनाता है:
- स्थानीयकृत विद्युत चुम्बकीय तापन
- तेज़ रैंप-अप
- संकीर्ण ताप क्षेत्र
- सटीक तापमान नियंत्रण
ब्रेज़िंग मिश्र धातु प्रवाह तापमान तक पहुँच जाती है जबकि रोटर बॉडी अपेक्षाकृत ठंडी रहती है।
- मिश्र धातु प्रवाह और बंधन
फिलर के पिघलने के बाद:
- केशिका क्रिया मिश्र धातु को जोड़ में खींच लेती है।
- रिक्त स्थानों को न्यूनतम किया जाता है
- यह बंधन यांत्रिक रूप से मजबूत हो जाता है
- विद्युत चालकता उच्च बनी रहती है
- नियंत्रित शीतलन
बिजली गुल होने के बाद:
- जोड़ धीरे-धीरे ठंडा होता है
- आंतरिक तनाव कम हो जाता है
- दरार पड़ने का खतरा कम से कम हो जाता है
आयामी स्थिरता बनाए रखी जाती है
फ्लेम ब्रेज़िंग की तुलना में तकनीकी लाभ: बेहतर जोड़ गुणवत्ता
इंडक्शन प्रत्येक रोटर कनेक्शन के चारों ओर एकसमान परिधीय ताप उत्पन्न करता है, जिससे निम्नलिखित में कमी आती है:
- ठंडे जोड़
- अधिक गर्म
- सरंध्रता
- अपूर्ण गीलापन
बेहतर ऊर्जा दक्षता
चूंकि केवल जोड़ को ही गर्म किया जाता है, इसलिए गैस फ्लेम सिस्टम की तुलना में कम ऊर्जा बर्बाद होती है।
प्रक्रिया की पुनरावृत्ति क्षमता में सुधार हुआ है।
डिजिटल पावर कंट्रोल निम्नलिखित की अनुमति देता है:
- सटीक तापमान प्रोफाइल
- रेसिपी स्टोरेज
- स्वचालित चक्र नियंत्रण
- उत्पादन ट्रेसबिलिटी
सुरक्षित संचालन
खुली आग का निषेध का अर्थ है:
- आग लगने का खतरा कम
- सुरक्षित कारखाना वातावरण
- इन्सुलेटेड रोटर असेंबली के लिए बेहतर उपयुक्तता
तेज़ उत्पादन
इंडक्शन हीटिंग उत्पादन लाइनों में चक्र समय को काफी कम कर सकती है।
इस प्रक्रिया के अन्य अनुप्रयोग

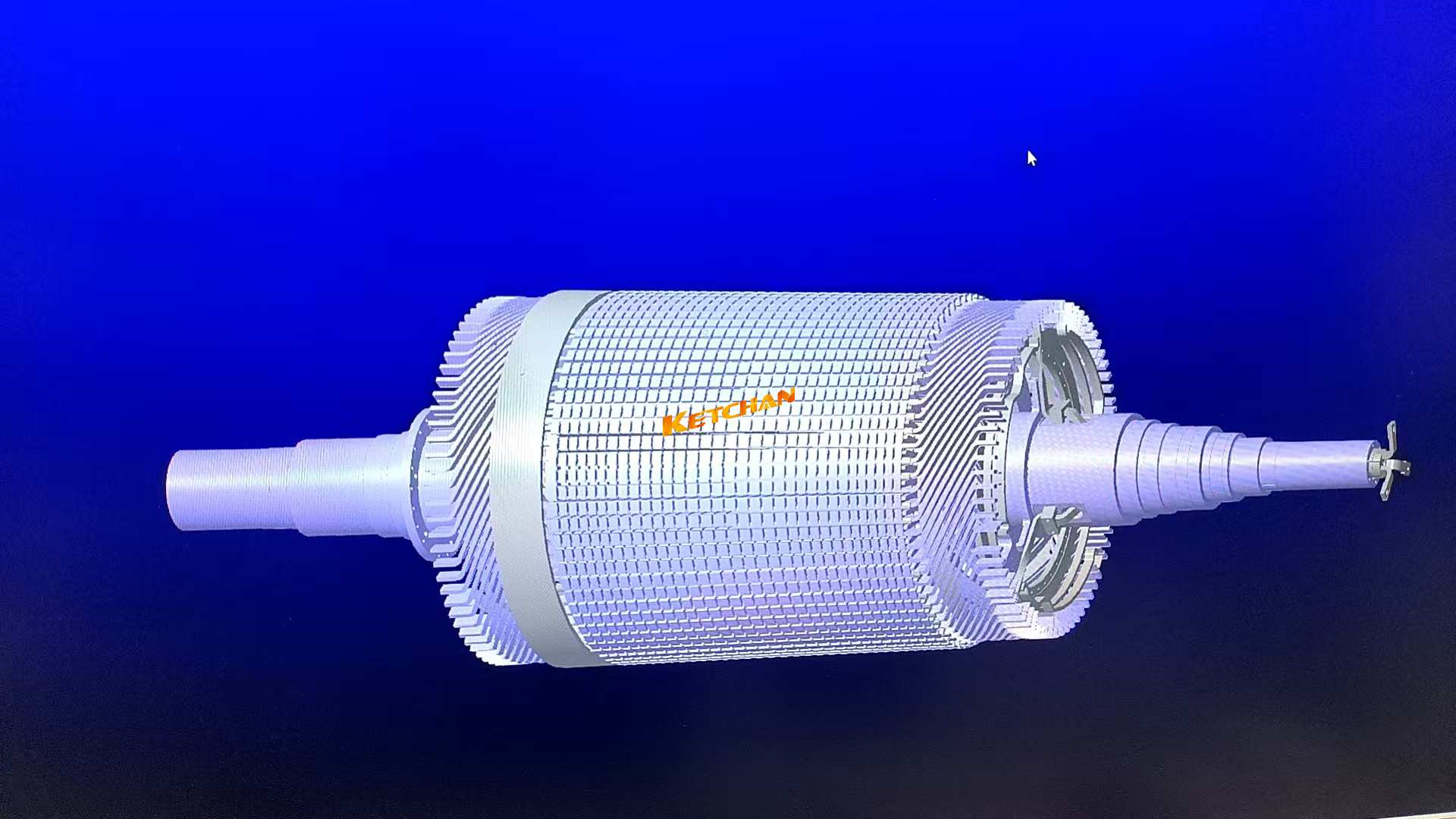

बड़े पवन टरबाइन जनरेटर रोटर
शामिल होने के लिए:
- तांबे की छड़ें
- अंत के छल्ले
- तांबे के खंड
- वाइंडिंग टर्मिनल
जलविद्युत जनरेटर रोटर
जहां उच्च-धारा वाले रोटर कंडक्टरों को सटीक जोड़ की आवश्यकता होती है।
औद्योगिक मोटर रोटर निर्माण
के लिए:
- ट्रैक्शन मोटर्स
- खनन मोटर्स
- समुद्री जनरेटर
- भारी-भरकम अल्टरनेटर
रोटर नवीनीकरण
मरम्मत के लिए:
- टूटे हुए ब्रेज़ जोड़
- पुराने तांबे के कनेक्शन
- उच्च-प्रतिरोध टर्मिनल
